注塑成型模具模架是由上模座、下模座、導柱、導套構成的組件。上模一般是凸模，下模一般是凹模，若考慮凸模-凹模的關系，凸模-凹模通過固定銷安裝在模架導向上，由此來保持凸模-凹模的關系。
中間導柱型模架是負載中心位于中央的注塑成型模具，適合可在前后作業的情況。常用于單模的落料沖裁、打孔、彎曲等加工；對角柱型多用于較小的連續模等自動化注塑成型模具。

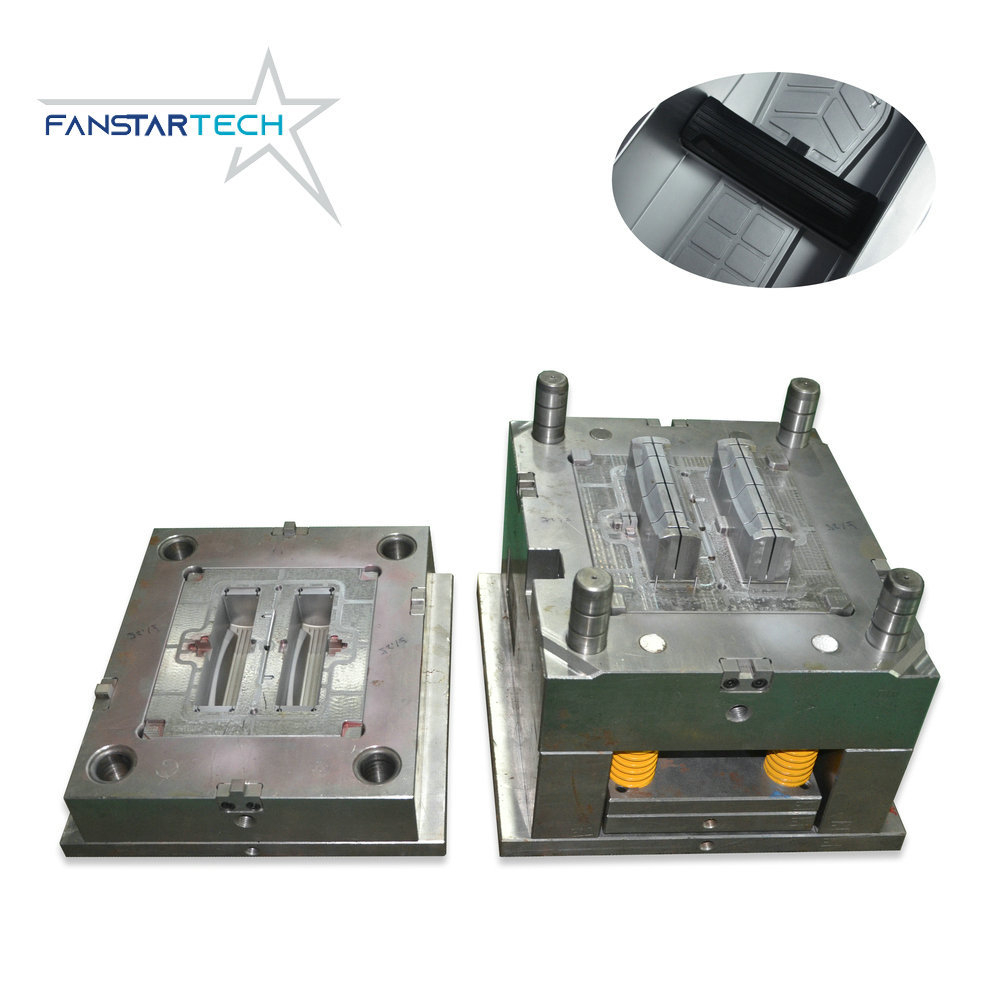

范仕達鞋套機注塑模具
四柱型是在四角配置導柱的類型，對保持注塑成型模具精度最具可靠性。但另一方面，由于導柱會造成阻礙，在單模作業的注塑成型模具中作業比較困難。因此，這種類型更適合連續模。
后柱型模架在左右和前方均無限制，其結構最利于單模作業。此外，這種形式在機械手加工中不會對進給桿及桿臂的通行造成阻礙，因此也常用于這種用途的注塑成型模具。其缺點是較重部分僅靠單側支撐，前方有下降的趨勢，但精度上則沒有問題。
范仕達工業風扇注塑模具
小型模架可以使用滑動導柱或鋼球?qū)е笮湍＜苡捎谂c動作所需力度的關系，更多使用鋼球?qū)е＿@是因?yàn)橛脩舳枷Ｍ芤暂^小的力使注塑成型模具順暢動作的緣故。從精度面來看，滑動導柱精度更高。鋼球?qū)е箓?cè)壓能力較弱。為滿足客戶對順暢動作及高剛性的需求，最近又有滾針導柱面市。
范仕達的使命是掌握注塑生產核心技術，從成品生產需求與客人做模具制作前技術交流分析，讓模具交貨期短，壽命長，快速量產和成品質量?jī)?yōu)！有需要注塑成型模具的歡迎聯系我們！
